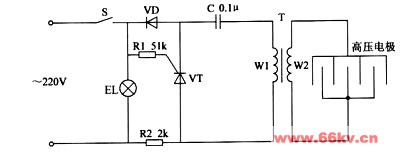

該電子滅蟲燈電路由電源開關S、誘蟲燈HL、二極管VD、晶閘管VT、電阻器R1、R2、電容器C、脈沖高壓變壓器T和高壓電極組成，如圖所示。
接通電源開關S后，交流220V電壓一路將誘蟲燈HL點亮；另一路加在由VD、R1、R2、VT、C和T的W1繞組組成的脈沖振蕩電路，使該電路振蕩工作，VT間歇導通，在T的W2繞組上將產生約lOkV的脈沖高壓，此脈沖高壓直接加在高壓電極上，使趨光飛來的害蟲受到電擊。
調節R2阻值的大小，可改變脈沖高壓的強度。
元器件選擇
R1選用1/4W金屬膜電阻器或碳膜電膽器；R2選用 3W的線繞電阻器。
C選用耐壓值為630V的CBB聚丙烯電容器。
VD選用1 N4007型硅整流二極管。
VT選用MCR100-8型晶閘管。
T使用黑白電視機的分立式行輸出變壓器改制，W1繞組用幣0. 35mm左右的高強度漆包線繞30一50匝；W2繞組使用高壓包。
S選用5A、250V的交流電源開關。
HL選用2一5W的紫外線燈管或黑光燈。
高壓電極采用細裸銅線制作成燈籠狀電網，HL安裝在電網內。 |
