研究結果表明，硬水在電磁場的作用下，其所含的碳酸鈣與其他礦物質會結合成較大的晶粒并被流水沖走。因而要使硬水軟化，只要在自來水系統或熱水器具的入口處給硬水施加適當?shù)碾姶艌黾纯�，該硬水軟化器就是基于這一機理設計的。

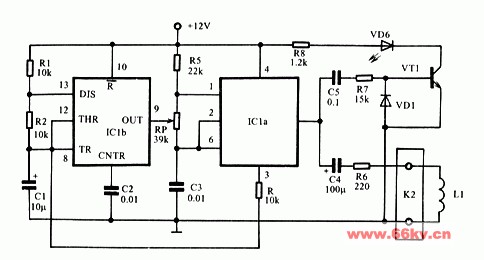

下圖為硬水軟化器電路原理圖，雙定時器TLC556(IC1)接成掃頻方波振蕩器。IC1a的控制輸入端，使IC1a產生800Hz的方波掃頻信號。該信號從IC1a第⑤腳分為兩路輸出：一路經C4、R6加到電感線圈L1去產生電磁場；另一路經C5、R7耦合和VD1(1N4148)整流后，使VT1(DC547)導通，發光二極管VD6燃亮，表示振蕩器工作正常。
電感線圈L1用單芯絕緣硬線在一段塑料或銅質水管上平繞14圈制成。該水管應加裝在自來水系統或熱水器具的進水管上。L1的不同接法對不同硬水的軟化效果可能不同。 |
