電路原理說明：
秒信號發生器由CD4060和CD4013組成，產生頻率為1 Hz的時間基準信號。CD4060是14級二進制計數器／分頻器／振蕩器。它與外接電阻、電容、石英晶體共同組成32768 Hz振蕩器，并進行14級二分頻，再外加一級D觸發器(CD4013)二分頻，輸出1Hz的時基秒信號。"秒”、“分”、“時”計數器電路均采用雙BCD同步加法計數器CD4518，“秒”、“分”計數器是六十進制計數器，“時”計數器是二十四進制計數器。“時”、“分”、“秒’’的譯碼和顯示電路完全相同，均使用七段顯示譯碼器CD4511直接驅動共陰極LED數碼管。“秒”校時采用等待校時法，正常工作時，開關S3閉合，進行校對時，開關S3斷開，暫停秒計時。標準時間一到，立即閉合S3，恢復正常走時�！胺帧焙汀皶r”校準通過輕觸開關“S2”和“S1”手動輸入計數脈沖的方式調整，按一次數字就加1。

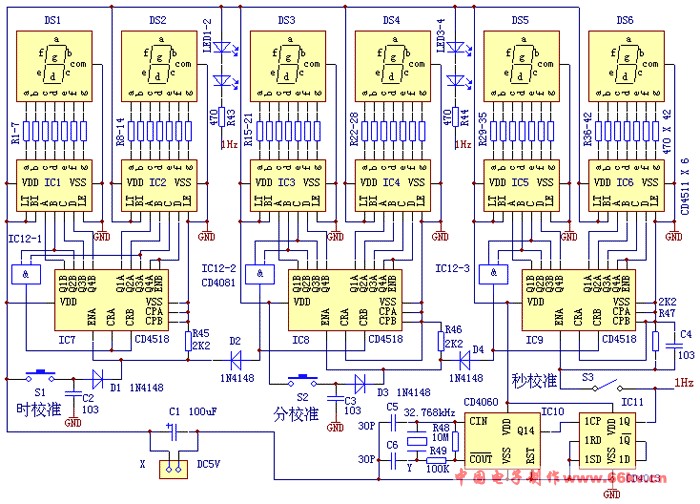

電路原理圖：

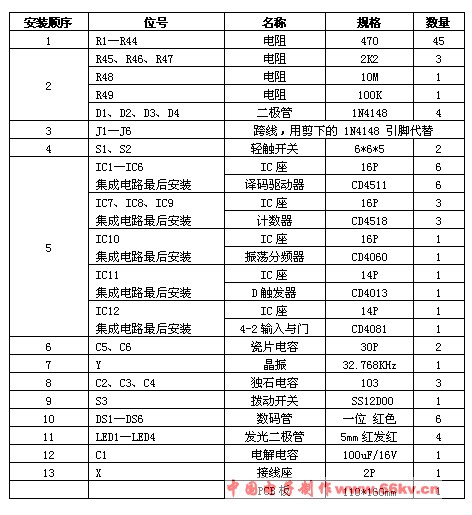

元件清單：

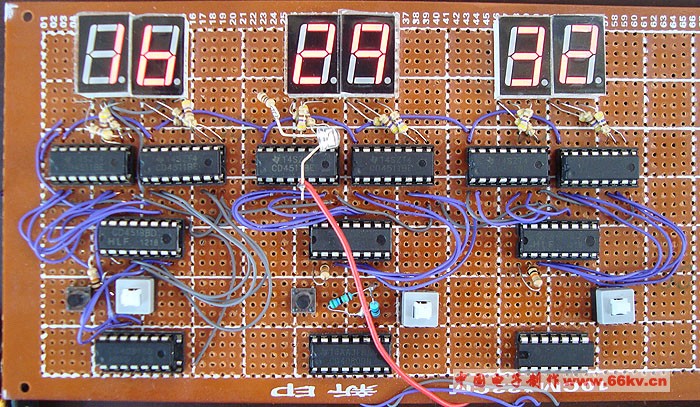

用萬能板（洞洞板）制作：
根據原理圖，用萬能板和導線自己先搭建一個，時間倉促，做工不好，走線比較亂，部分元件放在了電路板后面了，做好后通電試了試，能正常走時，能調時。

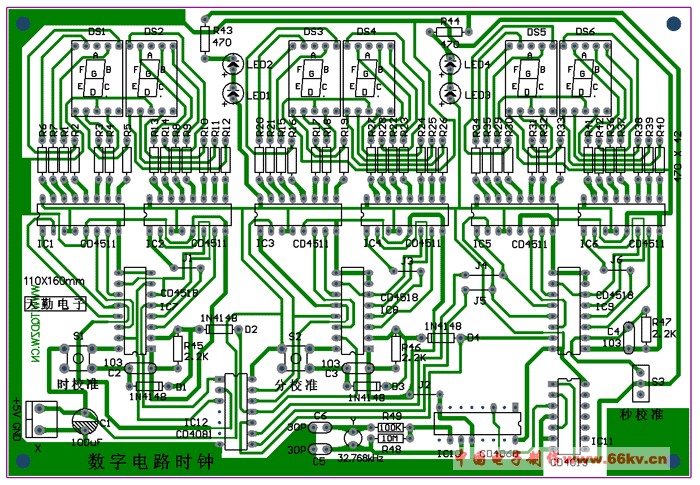

設計PCB：

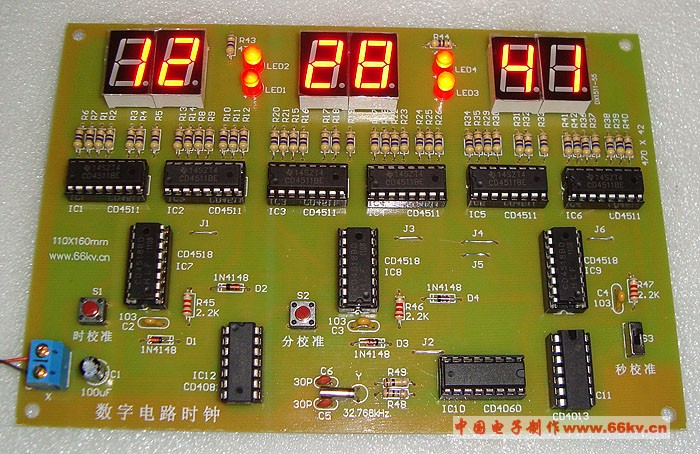

最后做出成品：
采用1.5mm厚的玻纖板做的電路板，這樣看上去是不是萬能板做的美觀多了。
這里有制作套件出售，http://www.tqdzw.cn/Shop/ShowProduct.asp?ProductID=51
|
