SG3524制作簡單逆變器
更新時間：2017/6/6 9:47:09    閱讀：19421    分享此文章：
本逆變器是由一只脈寬控制器SG3524和兩只場效應管IRF1010組成，電路結構簡單，容易制作。

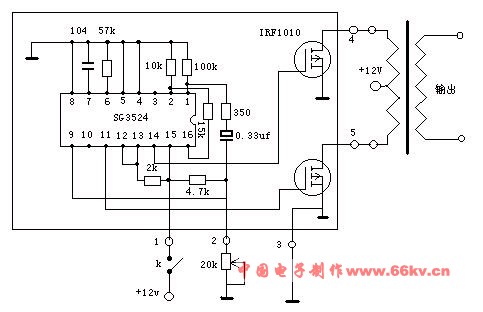

用集成電路SG3524做的簡單逆變器如下圖所示：

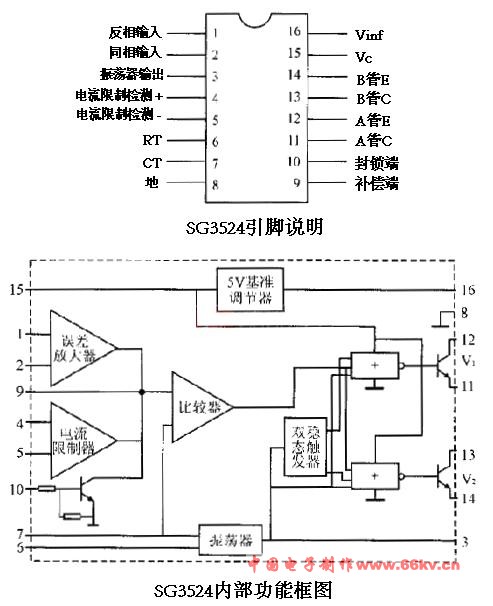

SG3524是單片脈寬控制器(SPWM)電路。它的引腳排列和內部功能見下圖：
