250W電子逆變器電路圖
更新時間：2017/6/24 10:58:27    閱讀：17430    分享此文章：
此逆變電路由分立元件組成，可以將12V直流電轉換為220V交流電，輸出功率可以達到250W。

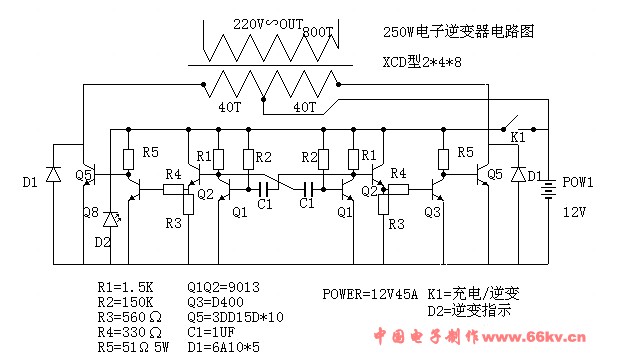

250W電子逆變器電路圖如下圖：



蓄電池采用12V/45AH，K1是充電/逆變轉換開關，K1閉合時為逆變狀態，逆變時指示燈D2發光，Q5是大功率三極管3DD15D，每組由10只三極管并聯。
