此電路屬升壓型穩壓電路，采用UC3843作為控制lC，可將10.5-15V直流輸入電壓轉換為直流19V，最大輸出電流約為3A，效率在82%~87%左右。

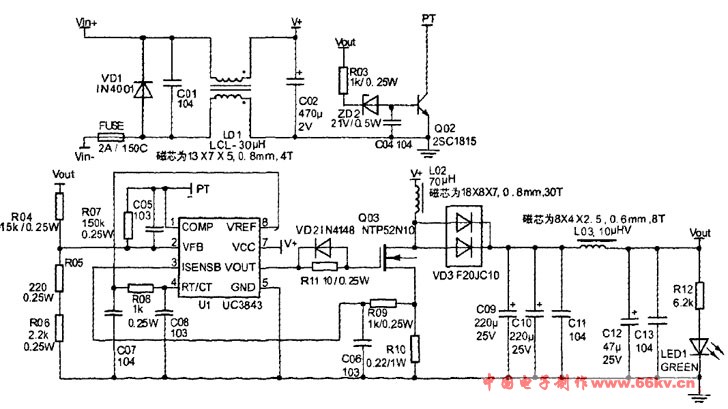

12V轉19V升壓電路原理圖
電路的原理很簡單，就是通過IC輸出的脈沖控制開關管Q03的開與關，將電感L02上產生的反電動勢疊加到輸入電壓上，使得輸出電壓升高。再通過IC占空比的調整，得到所需要的穩定的19V輸出電壓。UC3843的工作頻率由其4腳外接的RC數值決定，本電路約為170kHz.輸出電壓的數值則由其2腳外接的分壓電阻的阻值決定，通過改變電阻的大小比例，就可以在一定范圍內得到所需的電壓了。 |
