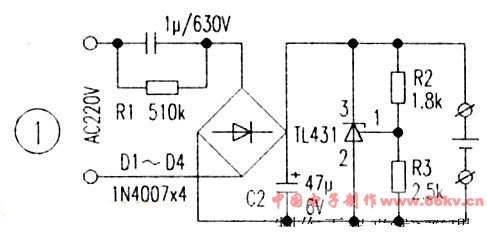

該電路通過1μF電容將充電電流限制在70mA左右。將TL431接成4.2V的電壓源并聯在電池兩端。當電池電壓低于4.2V時，TL431截止．電流全部充入電池。當電池電壓升高到接近4.2V時，TL431開始發揮分流作用，當電池電壓為4.2V時，電流全部流入TL431。此時，TL431的功耗為0.3W，不超過最大功耗。由于充電電流較小．故充電時間較長是其不足之處。電路中，R2和R3的阻值一定要準確。可在接入電池前測一下TL431兩端是否為4.2V。本電路同220V交流電之間無變壓器隔離，所以應在接好電池后再插人插座，以保證人身安全。
