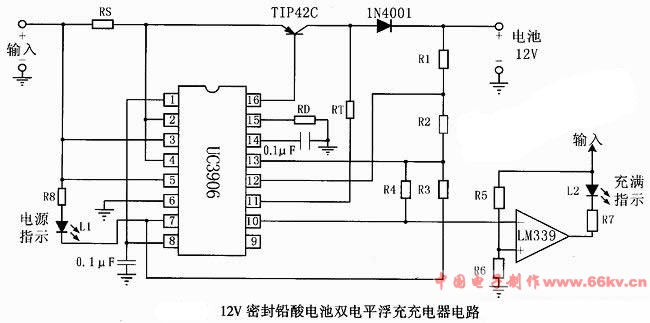

其中：電池的額定電壓為12V，容量為7AH，VIN＝18V，VF＝13.8V，VOC＝15V，IMAX＝500mA，IOCT＝50mA。由于充電器始終接在蓄電池上，為防止蓄電池的輸出電流流入充電器，應在串聯調整管與輸出端之間串入一只二極管。同時為了避免輸入電源中斷后蓄電池通過分壓電阻R3放電，設計時將R3通過電源指示晶體管（7腳）連接到地。
當18V輸入電壓加入后，串聯的功率管TIP42C導通，開始大電流恒流充電，充電電流為500mA，這時充電電流保持不變，電池電壓逐漸升高。當電池電壓達到過充電壓VOC的95％（即14.25V）時，電池轉入過充電狀態，此時充電電壓維持在過充電電壓，充電電流開始下降。當充電電流降到過充電終止電流（IOCT）時，UC3906的10腳輸出高電平，比較器LM339輸出低電平，蓄電池自動轉入浮充狀態。同時充足電指示發光管發光，指示蓄電池已充足電。 |
