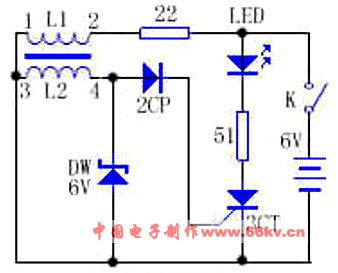

它是根據可控制硅的導通條件來設計的。接通電源的瞬間，初級線圈L1上將產生左負右正的感應電勢，若1、3為同名端，則3端同時也感應到一正向電勢，這兩個正電勢分別加到可控制硅的陽極和控制級上，使可控硅導通，發光二極管發亮。反之，若1、3為異名端，則可控硅的控制極得到的是負向電勢，發光二極管不能發亮。
電路圖
|
