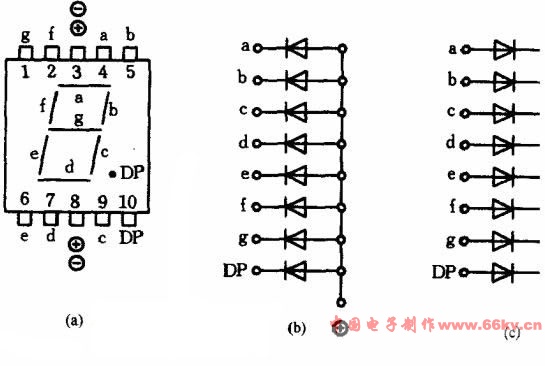

常見LED數碼管的外形及內部結構如下圖所示。
圖中屬于共陽極結構，(c)采用共陰極結構。a～g是7個筆段電極，DP為小數點。另有一種字高為7.6mm的超小型LED數碼管，管腳從左右兩排引出，小數點則是獨立的。
LED數碼管的性能檢測

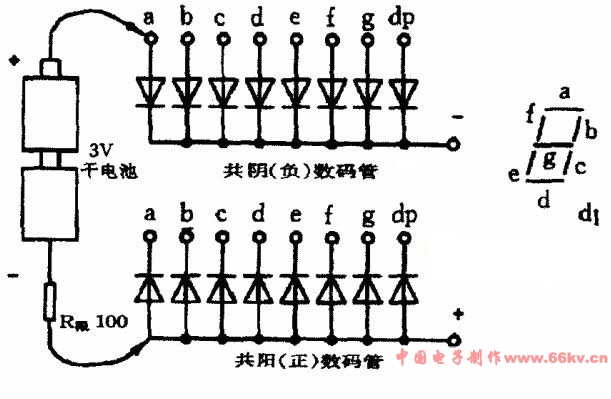

LED數碼管外觀要求顏色均勻、無局部變色及無氣泡等，在業余條件下可用干電池進一步檢測。如下圖所示。以共陰極數碼管為例介紹檢測方法。
將3 V干電池負極引出線固定接觸在LED數碼管的公共陰極上，電池正極引出線依次移動接觸筆畫的正極端。這一根引出線接觸到某一筆畫的正極端時，那一筆畫就應顯示出來。用這種簡單的方法就可檢測出數碼管是否有斷筆(某筆畫不能顯示)，連筆(某些筆畫連在一起)，并且可相對比較出不同的筆畫發光的強弱性能。若檢測共陽極數碼管，只需將電池正負極引出線對調一下，方法同上。
LED數碼管每筆畫工作電流I在5～10 mA之間，若電流過大會損壞數碼管，因此必須加限流電阻，其阻值可按下式汁算：R=(Uo-U)/I，其中Uo為加在LED兩端電壓，U為LED數碼管每筆畫壓降(約2 v)。

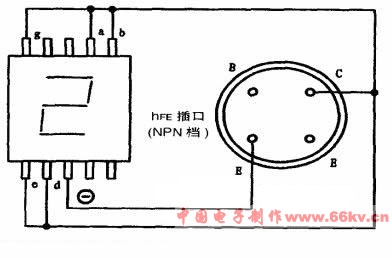

利用數字萬用表的HFE插口能夠方便地檢查LED數碼管的發光情況。選擇NPN檔時，C孔帶正電，E孔帶負電。例如檢測LTS547R型共剛極LED數碼管時，從E孔插入一根單股細導線，導線引出端接一極(第③腳與第⑧腳在內部連通，可任選一個作為-)；再從c孔引出一根導線依次接觸各筆段。
若按上所示電路，將第④、⑤、①、⑥、⑦腳短路后再與c孔引出線接通，則顯示數宇‘2”。把a(bǔ)～g段全部接c引線，就顯示令亮筆段，構成數字“8”。
注意事項：
(1)檢測時若發光暗淡，說明器件已老化，發光效率太低。如果顯示的筆段殘缺不全，說明數碼管已局部損壞。
(2)對丁型號不明、又無管腳排列圖的LED數碼管，用數字萬用表的hFE檔可完成下述測試工作：①判定數碼管的結構形式(共陰或共陽)；②識別管腳：⑧檢測全亮筆段。預先可假定某個電極為公共極，然后根據筆段發光或不發光加以驗證。當筆段電極接反或公共極判斷錯誤時，該筆段就不能發光。 |
