    用LM386和CD4013制作聲控開關

    更新時間:2017/6/30 14:38:57    閱讀:16493

    一般的聲控控制器,若以分立件制作,則不易調試;若以專用聲控集成電路制作,元器件難覓。本例介紹的聲控?zé)艄饪刂破,以常用集成塊制作,配以少許阻容元件,使制作變得安全、容易、靈敏度高且無需特定復雜的調試,特別適合于初學者制作。

    工作原理

    本電路具有聲控集成電路的3個組成部分:放大、整形和雙穩態開關。這里使用2塊集成電路,IC1為L(zhǎng)M386音頻功率放大器,用于放大壓電陶瓷片B接收的擊掌聲信號,并由其5腳輸出。 IC2和IC3各為CD4013雙D觸發器中的一個D觸發器。IC2組成單穩態電路,用于對LM386輸出的聲信號脈沖進行整形,單穩態時間由R1和C4確定,使得每擊掌一次,IC2的1腳只有一個穩定的高電平脈沖輸出。10組成分頻器電路,可用作雙穩態輸出。當11腳輸人第一個脈沖時13腳輸出高電平,使晶體管VT飽和導通,繼電器K得電,其常開觸點K1吸合,點亮電燈。當11腳輸人第2個脈沖時,13腳輸出低電平,VT截止,電燈熄滅。當11腳輸入第3個脈沖時,13腳再次輸出高電平,電燈亮,如此循環。也就是說,每擊一次掌,照明燈EL就點亮或熄滅一次,達到聲控開關的目的。

    本例電路直流電壓按以下過程獲得:220V交流電經變壓器降壓,VDl一VD4整流,C1濾波,可獲得7V直流電壓供給后續電路。

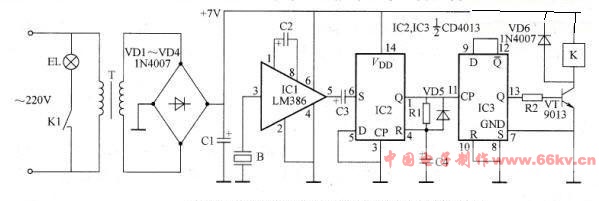

    用LM386和CD4013制作聲控開關電路原理圖



    元器件選擇

    IC1選用I.M386音頻功率放大器,IC2和IC3選用CD4013雙‘D觸發器。

    VT選用9013型晶體管。

    VD1一VD6均選用I N4007型二極管。

    RI和R2分別選用5MO、1 ka電阻器。

    C1和C2分別選用220口、10口電容器;C3和C4均選用城電容器。

    K選用工作電壓為6V的任何小型繼電器。

    其他元器件均無特殊要求,可按圖所標型號及參數進行選用。
